概要

単純パーセプトロンでは表せないXORを題材に、多層パーセプトロンの考え方を整理する。

単純パーセプトロンは直線で分けられる問題には対応できるが、XORのように一つの直線では分離できない問題には限界がある。

ここでは、AND、NAND、ORを組み合わせることで、層を重ねる意味をPython実装で確認する。

この記事の構成

• 単純パーセプトロンの限界
  単純パーセプトロンの限界と、次の考え方へつながる論点を整理。
• 多層パーセプトロンの概念
  多層パーセプトロンの概念の意味と要点を具体例から整理。
• 多層パーセプトロンの実装サンプル
  多層パーセプトロンの実装サンプルをコードや具体例で確認。

概念の説明と実装サンプル

単純パーセプトロンの限界

• XORを表現できない理由


  前の記事 で単純パーセプトロンをAND、NAND、OR の論理回路で実装できることを説明したが、排他的論理和と呼ばれる下記XORゲートになると、以下で示す非線形でしか \(0\) と \(1\) の領域を分けられない。
  （単純パーセプトロンは、線形（直線）でしか \(0\) と \(1\) の領域を分けられない。）

  • XORゲートの真理値表

    \(x_{1}\)	\(x_{2}\)	\(y\)
    0	0	0
    1	0	1
    0	1	1
    1	1	0

    下記の入力値が2つあるパーセプトロン\(（A）\)に対して、ORゲートを満たす、パラメータ \((b, w_{1}, w_{2})\) \(= (-0.5, 1.0, 1.0)\) を与えた場合を例にその根拠を説明。

    \[ {\small y = \begin{cases} 0 \hspace{5pt}\text{if}\hspace{5pt}b + x_{1}w_{1} + x_{2}w_{2} \leqq 0 \\ 1 \hspace{5pt}\text{if}\hspace{5pt}b + x_{1}w_{1} + x_{2}w_{2} > 0 \end{cases}\hspace{5mm}･･･（A） } \]

    パラメータ \((b, w_{1}, w_{2})\) \(= (-0.5, 1.0, 1.0)\) を指定すると

    \[ {\small y = \begin{cases} 0 \hspace{5pt}\text{if}\hspace{5pt}-0.5 + x_{1} + x_{2} \leqq 0 \\ 1 \hspace{5pt}\text{if}\hspace{5pt}-0.5 + x_{1} + x_{2} > 0 \end{cases}\hspace{5mm}･･･（B） } \]

    よって、上記\(（B）\)の境界線は

    \[ {\small -0.5 + x_{1} + x_{2} = 0\hspace{5mm}･･･（C） } \]

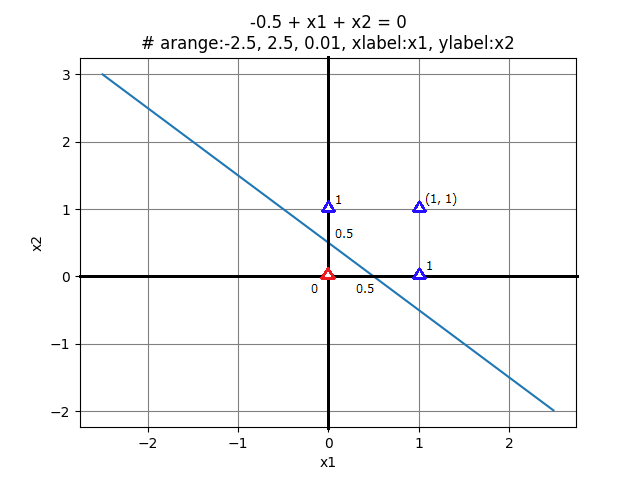

    となるため、下記グラフが境界線となる。



    そして、グラフ上の4つの点「△」は、下記ORゲートの真理値表で \(y = 0\) となる △ と \(y = 1\) となる △ を表している。

    \(x_{1}\)	\(x_{2}\)	\(y\)
    0	0	0
    1	0	1
    0	1	1
    1	1	1

    このように\(（B）\) は、 \(0\) と \(1\) の領域を線形（直線）で分けることができる。

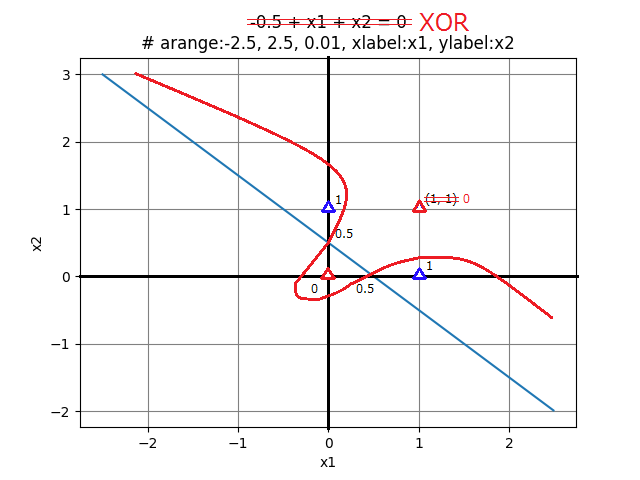

    一方、冒頭で触れたXORゲートになると、上記XORゲートの真理値表の通り、\((x_{1}, x_{2}) = (1, 1)\) の時、\(y=0\) となるため、 下記グラフの △ と △ で領域を分けているように、非線形でしか分けることができない。



多層パーセプトロンの概念

• 論理ゲートを組み合わせる考え方


  上記で触れたとおり、単純パーセプトロンではXORゲートを表現できないが、複数のパーセプトロンを中間層で組み合わせる多層パーセプトロンでは表現できる。

  単純パーセプトロンの説明で触れてきたAND、NAND、ORゲートを下記 1. ～ 3. で組み合わせれば、4. XORゲートの真理値表のとおり、多層パーセプトロンを表現できる。以下の式では記号を簡略化しているが、NAND、OR、ANDにはそれぞれ異なる重みとバイアスを設定する。

  • 1. NANDゲート

    \[ {\small s_{1} = \begin{cases} 0 \hspace{5pt}\text{if}\hspace{5pt}b + x_{1}w_{1} + x_{2}w_{2} \leqq 0 \\ 1 \hspace{5pt}\text{if}\hspace{5pt}b + x_{1}w_{1} + x_{2}w_{2} > 0 \end{cases} } \]

  • 2. ORゲート

    \[ {\small s_{2} = \begin{cases} 0 \hspace{5pt}\text{if}\hspace{5pt}b + x_{1}w_{1} + x_{2}w_{2} \leqq 0 \\ 1 \hspace{5pt}\text{if}\hspace{5pt}b + x_{1}w_{1} + x_{2}w_{2} > 0 \end{cases} } \]

  • 3. ANDゲート

    \[ {\small y = \begin{cases} 0 \hspace{5pt}\text{if}\hspace{5pt}b + s_{1}w_{1} + s_{2}w_{2} \leqq 0 \\ 1 \hspace{5pt}\text{if}\hspace{5pt}b + s_{1}w_{1} + s_{2}w_{2} > 0 \end{cases} } \]

  • 4. XORゲートの真理値表
    上記 1. ～ 3. の単純パーセプトロンを左辺 \(s_{1}\), \(s_{2}\), \(y\) で結合すると、下記 XORゲートの真理値表として表現することができる。

    \(x_{1}\)	\(x_{2}\)	\(s_{1}\)	\(s_{2}\)	\(y\)
    入力値1	入力値2	1. の出力	2. の出力	3. の出力
    0	0	1	0	0
    1	0	1	1	1
    0	1	1	1	1
    1	1	0	1	0

    • 補足
      • 入力値1（\(x_{1}\)）、入力値2（\(x_{2}\)）のNANDゲートが 1. の出力（\(s_{1}\)）となる。
      • 入力値1（\(x_{1}\)）、入力値2（\(x_{2}\)）のORゲートが 2. の出力（\(s_{2}\)）となる。
      • 1.の出力（\(s_{1}\)）、2.の出力（\(s_{2}\)）のANDゲートが 3. の出力（\(y\)）となる。

多層パーセプトロンの実装サンプル

• XORゲートのPython実装


  最後に実装サンプル。

  • AND、NAND、ORゲートを定義
    前の記事 > 単純パーセプトロンの実装サンプル で触れているANDゲートに加え、パラメータ \(w_{1}\)（重み1）, \(w_{2}\)（重み2）, \(b\)（バイアス）をNANDゲート、ORゲートの真理値表を満たすように変え、以下のように定義。

    $ python
    >>> import numpy as np
    >>> def AND(x1, x2):    # （＊1）ANDゲートの定義
    ...     x = np.array([x1, x2])    # 入力
    ...     w = np.array([0.5, 0.5])    # 重み
    ...     b = -0.7    # バイアス
    ...     tmp = np.sum(w*x) + b
    ...     if tmp <= 0:
    ...         return 0
    ...     else:
    ...         return 1
    ...
    >>> def NAND(x1, x2):    # （＊2）NANDゲートの定義
    ...     x = np.array([x1, x2])    # 入力
    ...     w = np.array([-0.5, -0.5])    # 重み
    ...     b = 0.7    # バイアス
    ...     tmp = np.sum(w*x) + b
    ...     if tmp <= 0:
    ...         return 0
    ...     else:
    ...         return 1
    ...
    >>> def OR(x1, x2):    # （＊3）ORゲートの定義
    ...     x = np.array([x1, x2])    # 入力
    ...     w = np.array([0.5, 0.5])    # 重み
    ...     b = -0.2    # バイアス
    ...     tmp = np.sum(w*x) + b
    ...     if tmp <= 0:
    ...         return 0
    ...     else:
    ...         return 1
    ...


    あとは、上記（＊1）～（＊3）それぞれの引数と戻り値を上記XORゲートの真理値表に合わせて実装するだけ。

  • XORゲートの実装サンプル

    >>> def XOR(x1, x2):    # XORゲートの定義
    ...     s1 = NAND(x1, x2)
    ...     s2 = OR(x1, x2)
    ...     y = AND(s1, s2)
    ...     return y
    ...
    >>> XOR(0, 0)    # （＊4） 0 を出力
    0
    >>> XOR(1, 0)    # （＊5） 1 を出力
    1
    >>> XOR(0, 1)    # （＊6） 1 を出力
    1
    >>> XOR(1, 1)    # （＊7） 0 を出力
    0


    上記（＊4）～（＊7）の通り、XORゲートが実装できた。
    （XORゲートの真理値表の \(y\) が出力できている。）

まとめ

• 単純パーセプトロンだけでは、線形分離できないXORを表現できない。
• 複数のパーセプトロンを組み合わせると中間的な表現を作れるため、XORに限らず表現力を高められ、ニューラルネットワークの基本構造につながる。
• ここでは重みを手で決めており、学習による自動調整は後続の処理として分けて考える。
